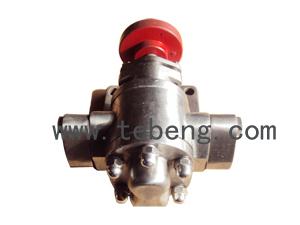

齿轮泵KCB33.3

KCB系列普通齿轮油泵包括(KCB33.3、KCB-33.3、kcb-18.3)主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度在10。E（75C.S.t）以下，温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。
用途
　　 KCB-33.3齿轮泵适用于输送不含固体颗粒和纤维，无腐蚀性，温度不高于80℃，粘度为5×10-6～1.5×10-3m2/s (5-1500cSt)的润滑油或性质类似润滑油的其他液体。

应用范围
　　KCB-33.3齿轮泵在输油系统中可用作传输、增压泵；
在燃油系统中可用作输送、加压、喷射的燃油泵；
在工业领域中，均可作润滑油泵用。

结构特点
　　本系列KCB齿轮泵主要有齿轮、轴、泵体、保护阀、轴端密封所组成。齿轮经热处理有较高的硬度和强度，与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
泵内有设计合理的泄油和回油槽，是齿轮在工作中承受的扭矩力小，因此轴承负荷小，磨损小，泵效率高。
泵设有保护阀作为超载保护，保护阀的全回流压力为泵额定排除压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本保护阀不能作减压阀的长期工作，需要时可在管路上另行安装。
从主轴外伸端向泵看，为顺时针旋转。



型号	流量 Q		转速 n r/min	排出压力 p Mpa	必需汽 蚀余量 r m	效率 η %	电动机
	m3/h	L/min					功率KW	型号
kcb-18.3	1.1	18.3	1400	1.45	5	44	1.5	Y90L-4
2CY-1.1/1.45
KCB-33.3	2	33.3	1420	1.45	5	44	2.2	Y100L1-4
2CY-2/1.45
kcb-55	3.3	55	1400	0.33	7	41	1.5	Y90L-4
2CY-3.3/0.33
KCB-83.3	5	83.3	1420	0.33	7	43	2.2	Y100L1-4
2CY-5/0.33
KCB-135	8	135	940	0.33	5	46	2.2	Y112M-6
2CY-8/0.33
KCB-200	12	200	1440	0.33	5	46	4	Y112M-4
2CY-12/0.33
KCB-300	18	300	960	0.36	5	42	5.5	Y132M2-6
2CY-18/0.36
KCB-483.3	29	483.3	1440	0.36	5.5	42	11	Y160M-4
2CY-29/0.36
KCB-633	38	633	970	0.28	6	43	11	Y160L-6

本系列齿轮泵KCB33.3、KCB-33.3、kcb-18.3出厂配置：标配：泵头、联轴器
选配：泵座、电动机、过滤器
