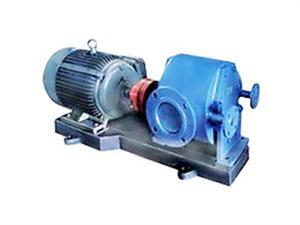

保温沥青泵

保温沥青泵的主要过流部位均设有空心夹层，材质为铸钢，并设有可供通蒸气，热/热水，导热油等对输送液体和保温沥青泵进行加热，保温等功能。当输送粘度较大时应采用减速机，调速电机或皮带轮等传动方式，降低泵的转速。
一、保温沥青泵的结构 　　
1) 保温沥青泵主要有泵体、保温夹层、齿轮、前后盖以及轴端密封装置等主要零部件组成。泵体和保温夹层等与高温介质接触部分的零部件材料均采用Ⅱ类，即：铸造碳素结构制造。齿轮、轴承套、主被动轴等均采用碳素结构钢并经热处理具有较高的强度和耐磨性能。 　　
2) 该泵的轴端密封采用多级回流式耐高温填料密封，密封性能可靠。 　　
3) 该泵的进出油口和加热管进出油口，均采用标准法兰连接（GB/T9116-2000). 　　
4) 保温沥青泵与电动机采用弹性联轴器连接，安装在铸铁底盘上。
　　
二、保温沥青泵的特点 　　
1) 保温沥青泵结构简单紧凑、安装使用方便。 　　
2) 具有良好的自吸性能，每次开泵前不须加入液体，使用特别方便。 　　
3) 加热管采用标准法兰连接，密封面连接方便，密封可靠。 　　
4) 保温沥青泵的高温介质过流部位均采用Q235铸造碳素结构钢制造，并经压力试验，因此泵具有良好的热态适应性，工作可靠。

保温沥青泵适用范围和主要用途
本型泵的材质按工作温度分为两种,保温沥青泵II类材质Q235适用于输送350℃以下的无腐蚀性,不含固体颗粒的重油/沥青等各类在常温下有凝固怀以及高寒地区室外安装和工艺过程中要求保温的场合
保温沥青泵性能参数表

型号	口径mm	流量		吸入压力Mpa	工作压力Mpa	转速r/min	电动机
		L/min	m3/h				功率KW	机座号
25BWCB-33/0.6	25	33	0	0.6	-0.03	1000	1.5	Y100L-6
25BWCB-50/0.6	25	50	0	0.6	-0.03	1500	2.2	Y100L-4
40BWCB-80/0.6	40	80	0	0.6	-0.03	1000	4.0	132M-6
40BWCB-125/0.6	40	125	0	0.6	-0.03	1500	5.5	132S-4
50BWCB-125/0.6	50	125	0	0.6	-0.03	1000	4.0	132M-6
50BWCB-200/0.6	50	200	0	0.6	-0.03	1500	5.5	132S-4
80BWCB-300/0.6	80	300	0	0.6	-0.03	1000	7.5	160M-6
80BWCB-300/0.4	80	300	0	0.4	-0.03	1000	5.5	132M-6
80BWCB-480/0.4	80	480	0	0.4	-0.03	1500	7.5	132M-4
80BWCB-480/0.6	80	480	0	0.6	-0.03	1500	11	160M-4
100BWCB-630/0.4	100	630	0	0.4	-0.03	1000	11	160L-6
100BWCB-960/0.4	100	960	0	0.4	-0.03	1500	18.5	180M-4
