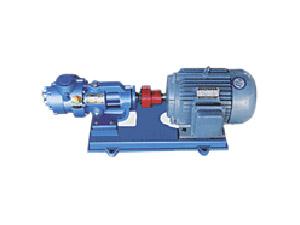

NYP内环式高粘度保温泵

● NYP内环式高粘度保温泵概述
      NYP高粘度泵(高粘度保温泵)是根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求，研制开发的新型容积式泵，由于该产品可选用不同的材质和其结构，因此广泛应用于不同性质，不同粘度的介质输送。
      适用介质温度：-10℃ —200℃（NYPO.78和NYP2.3的适用温度为-10℃ —80℃)。
      适用介质粘度：1.0cSt—300,000cSt(NYPO.78和NYP2.3的适用粘度为1.0cSt—10,000cSt）。

● 优点
    （1）输送液体平稳，无脉动，振动小，噪音低。
    （2）有很强的自吸性能。
    （3）正确选用零件材料，可输送多种有腐蚀性的介质，使用温度可200℃。
    （4）内外转子转向相同，磨损小，使用寿命长。
    （5）泵的转速与流量呈线性函数关系，可适当改变转速来改变泵的流量。
    （6）特别适用高粘度泵稠度介质的输送。

● NYP高粘度泵结构
      泵主要有内、外转子、轴、泵体、前盖、托架、密封、轴承等组成。密封有机械密封和填料密封两种形式，对于高温、高粘稠度及腐蚀性较强的介质，选用填料密封。输送易结晶物料时，在前盖和泵体上可设计带有保温夹套，工作时通过蒸汽保温融化。从主轴外伸端向泵看为顺时针旋转。
      输送介质不仅是能量传递的中介，而且也是润滑、密封及传热介质。输送高粘度液体的齿轮泵应做到在较低的功耗、较少的泄漏、较大的压力下输出多的流量。液体的粘度反映了介质流动的难易程度，粘度过高会增加内摩擦阻力，降低输出功率，浪费能量，并产生过高的系统温度。在确定所要输送的介质时，应该严格遵循产品说明书上的规定，尽量使用厂家的流体介质，并注意考虑系统的工作温度范围。当希望在某一较宽的温度范围内使用时，输送介质的粘度指数应该高些。当输送液体的粘度较高，或当系统在寒冷环境工作时，确保输送介质能够顺畅地流动。许多油液中含有蜡性成分，它们在低温时很易结晶，输送介质的凝点应该低于预期的低作业温度。另外，所要输送的介质与系统中的密封、垫圈、软管等橡胶材料具有相容性，如果两者不相容，那么就得重新确定输送介质。高粘度泵的支座或法兰与其驱动电机应采用共同的安装基础，基础、法兰或支座均需具有足够的刚度，以减小齿轮泵运转时产生的振动和噪声。电动机与齿轮泵须用弹性联轴器连接，同轴度小于0.1毫米，倾斜角不得大于1度。安装联轴器时不得用锤敲打，以免伤害齿轮泵的齿轮等零件。若用带轮、链轮等驱动时应设托架支承，以防主动齿轮轴承受径向力。紧固齿轮泵、电动机的地脚螺钉时，螺钉受力应均匀，连接可靠。用手转动联轴器时，应感觉到齿轮泵能够轻松地转动，没有卡紧等异常现象出现，然后才可以配管。高粘度泵的吸油管道内径应足够大，并避免狭窄通道或急剧拐弯、减少弯头，去除不要的阀门、附件，尽可能地降低泵的安装高度，缩短吸油管道的长度，以减少压力损失。管接头等元件的密封要良好，以防止空气侵入，从而控制气穴与气蚀的发生。在开始运转前，往齿轮泵的壳体内灌满待输送的液体，便于启动。若环境温度低于冰点，应预先向泵内通入热蒸汽，进行预热处理，然后才可启动齿轮泵。齿轮泵的旋转方向要与进、出油口相符。齿轮泵若是运行，或长期闲置后再使用，在空载或小负荷情况下先跑合一小时左右。如果在跑合阶段预先觉察出异常温升、泄漏、振动和噪声时，应停机检查。止回阀与保护阀在齿轮泵的输出管路上安装一个止回阀。这样在检修泵及输出管道时，系统中的液体不会发生倒流。齿轮泵带负荷停车时，亦可防止泵倒转而在其输出管道内产生局部真空。应当注意，出口止回阀不能装反或出现卡死现象。高粘度泵的出口管路上还应当设置保护阀等保护装置，这样一旦泵的出口通道发生堵塞，就可以打开保护阀卸压。保护阀可以与泵体或泵盖铸成一体，也可以单独装配。对于需要正反转的高粘度泵，其进出口管路上均需设置保护阀。


型号	流量		压力 Mpa	吸入及排出管口径	必须汽蚀余量m	效率 %	减速方式
	m3/h	I/min					功率 KW	转速 r/min	减速机
NYP3/1.0	2	33.3	1.0	Rp11/2	5	45	3	587	YCJ71
NYP10/1.0	6	100	1.3	Rp2		45	7.5	228	YCJ112
	8	133.3	1.0	Rp2		45	7.5	303	YCJ100
	10	166.7		Rp2		51	7.5	357	YCJ100
	12	200		Rp2		54	7.5	475	YCJ100
NYP30/1.0	18	300		￠80		54	15	305	YCJ112
	22	366.7		￠80		58	15	359	YCJ112
	28	466.7		￠80		65	15	479	YCJ112
NYP50/1.0	50	833.3		￠150		52	37	128	YCJ315
	80	1333.3		￠150		58	45	208	YCJ355
	100	1666.6		￠150		65	55	253	YCJ355
NYP3/1.0	1.5	25		Rp11/2		43	3	480	皮带轮传动
	2	33.3		Rp11/2		43	3	640
NYP10/1.0	8	133.3		Rp2		43	7.5	303
	10	166.7		Rp2		49	7.5	357
	12	200		Rp2		51	7.5	475
NYP3/1.0	3	50	1	Rp11/2		55	3	960	Y132S-6	与电机直联
密封方式为机械密封
